CarWash lndoor Compactline
System modułowy Compactline

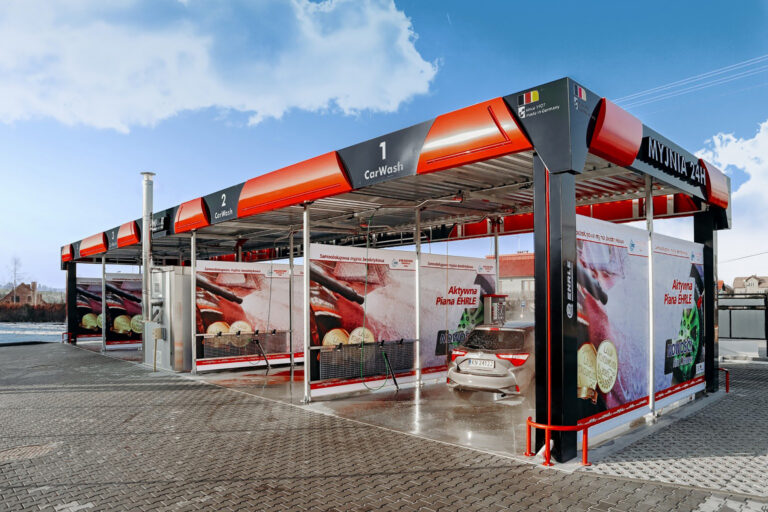

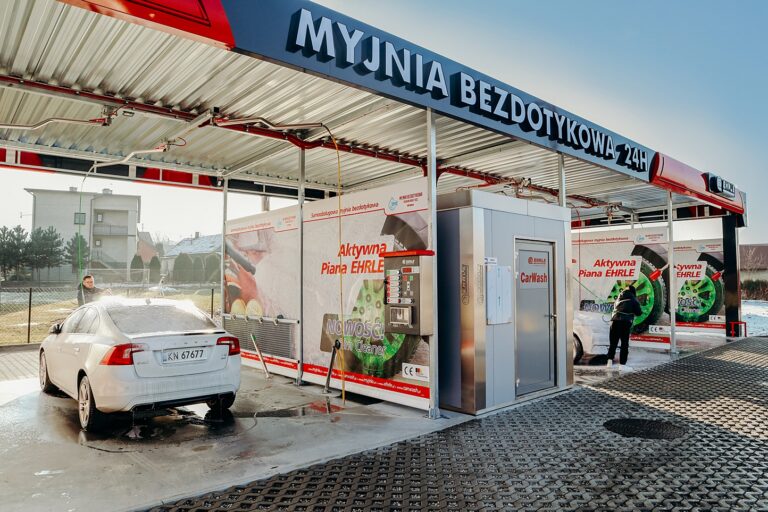

Seria Compactline opiera się na modułowym systemie konstrukcyjnym. Moduł podstawowy może obsłużyć od 2 do maksymalnie 4 stanowisk, a opcjonalne moduły rozszerzające od 2 do 4 stanowisk mogą być zainstalowane bez problemu. W ten sposób można zbudować samoobsługowe myjnie z maksymalnie 8 stanowiskami mycia.
Wyposażenie techniczne

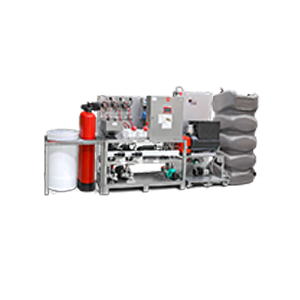

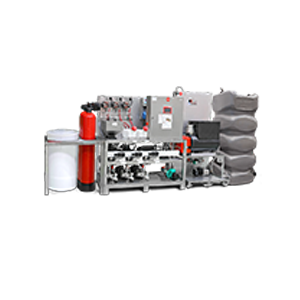

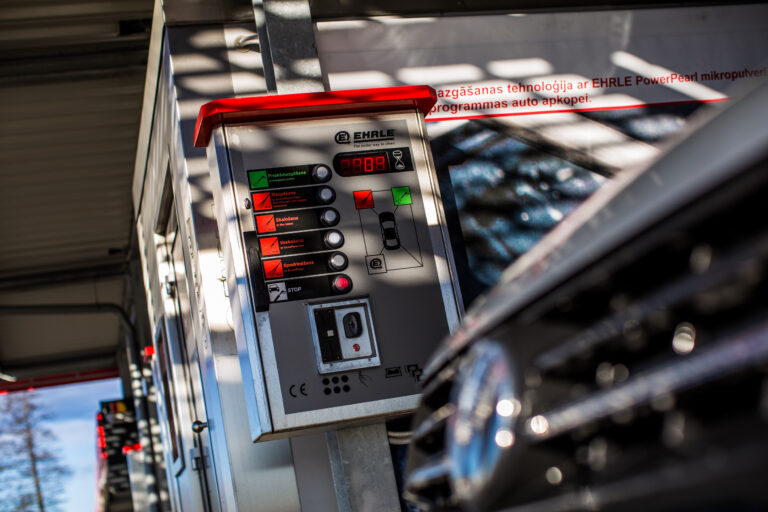

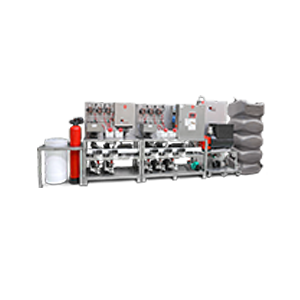

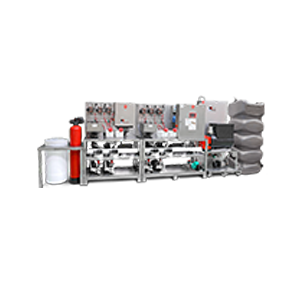

Modu/ podstawowy Compactline zawiera w stan dardzie podwójny zmiękczacz wody, a także zintegrowaną jednostkę osmozy R/O z oddzielnym 1000-litrowym zbiornikiem na wodę zdemineralizowaną. Podajnik mikroproszku z 35 litrowym zbiornikiem oraz 2×10 litrowymi dozownikami płynnych środków chemicznych oraz elektroniczny panel sterujący to elementy stale systemu. Zintegrowany 7-calowy monitor TFT z ekranem dotykowym daje inwestorowi dostęp do wszystkich informacji o kluczowych parametrach systemu samoobsługowej myjni oraz dostarcza szczegółowych informacji finansowych o przychodach i obrotach. Moduł rozszerzający Compactline zawiera również podajnik mikroproszku z 35 litrowym zbiornikiem oraz 2×10 litrowymi dozownikami płynnych środków chemicznych.
Podstawowe systemy Compactline są wyposażone w 4 standardowe programy mycia i pielęgnacji. Rozszerzeone wersje są dostępne aż do wariantu systemu 10. Seria Compactline obejmuje standardowo system ogrzewania cieplej wody użytkowej EHRLE, opcjonalnie ogrzewany gazem olejem lub elektrycznie, lub może być podłączony do istniejącego źródła energii cieplnej.
EHRLE CarWash lndoor Compactline
Dane techniczne dla 2 – 5 stanowisk mycia
| Compactline 2 Stanowiska | Compactline 3 stanowiska | Compactline 4 stanowiska | Compactline 5 stanowiska | |
| Parametry zasilania | 3/PE/AC/50Hz/400V | 3/PE/AC/50Hz/400V | 3/PE/AC/50Hz/400V | 3/PE/AC/50Hz/400V |
| Ciśnienie robocze | 2 x 130 bar / 13Mpa | 3 x 130 bar / 13Mpa | 4 x 130 bar / 13Mpa | 5 x 130 bar / 13Mpa |
| Max ciśnienie | 2 x 150 bar / 15Mpa | 3 x 150 bar / 15Mpa | 4 x 150 bar / 15Mpa | 5 x 150 bar / 15Mpa |
| Zużycie wody | 2 x 720 l/h | 2 x 720 l/h | 2 x 720 l/h | 2 x 720 l/h |
| Rozmiar dyszy | 65056 | 65056 | 65056 | 65056 |
| Temperatura pracy | 60 °C | 60 °C | 60 °C | 60 °C |
| Moc grzewcza | 55kW | 74 kW | 85 kW | 105 kW |
| Prędkość obrotowa pompy | 1400 U/min | 1400 U/min | 1400 U/min | 1400 U/min |
| Wydajność zmiękczacza wody | 2 X 120 m3 | 2 X 120 m3 | 2 X 120 m3 | 2 X 200 m3 |
| Wydajność membrany | 7.200 l/d przy temp. wody 12°C | 7.200 l/d przy temp. wody 12°C | 7.200 l/d przy temp. wody 12°C | 7.200 l/d przy temp. wody 12°C |
| Pojemność zbiornika wody zdem. | 1000 l | 1000 l | 1000 l | 1000 l |
| Pojemność dozownika proszku | 1 x 35 I | 1 x 35 I | 1 x 35 I | 2 x 35 I |
| Pojemność dozownika wosku | 1 x 10 I | 1 x 10 I | 1 x 10 I | 2 x 10 I |
| Pojemność dozownika nabłyszczacza | 1 x 10 I | 1 x 10 I | 1 x 10 I | 2 x 10 I |
| Pobór mocy | 11,6kW | 15,6kW | 19,6kW | 23,6kW |
| Bezpiecznik | 3 X 25A | 3 X 32A | 3 x 50A | 3 x 50A |
| Waga | 390 kg | 420 kg | 450 kg / 390 kg + 350 kg (2+2) | 420 kg + 350 kg |
| Wymiary | 1775 x 740 x 1900 mm | 1775 x 740 x 1900 mm | Podstawowy: 1775 x 740 x 1900 mm, Rozszerzający: 1275 x 740 x 1900 mm | Podstawowy: 1775 x 740 x 1900 mm, Rozszerzający: 1275 x 740 x 1900 mm |
Dane techniczne dla 6 – 8 stanowisk mycia
| CompactLine 6 stanowisk | CompactLine 7 stanowisk | CompactLine 8 stanowisk | |
| Parametry zasilania | 3/PE/AC/50Hz/400V | 3/PE/AC/50Hz/400V | 3/PE/AC/50Hz/400V |
| Ciśnienie robocze | 6 x 130bar / 13Mpa | 7 x 130bar / 13Mpa | 8 x 130bar / 13Mpa |
| Max ciśnienie | 6 x 150bar / 15Mpa | 7 x 150bar / 15Mpa | 8 x 150bar / 15Mpa |
| Zużycie wody | 6 X 720 l/h | 7 X 720 l/h | 8 X 720 l/h |
| Rozmiar dyszy | 65056 | 65056 | 65056 |
| Temperatura pracy | 60 °C | 60 °C | 60 °C |
| Moc grzewcza | 105 kW | 140 kW | 140kW |
| Wydajność pompy | 1400 U/min | 1400 U/min | 1400 U/min |
| Wydajność zmiękczania wody | 2 X 300 m3 | 2 X 300 m3 | 2 X 300 m3 |
| Wydajność membrany | 7.200 l/d przy temp. wody 12°C | 7.200 l/d przy temp. wody 12°C | 7.200 l/d przy temp. wody 12°C |
| Pojemność zbiornika wody zdem. | 1000 l | 1000 l | 1000 l |
| Pojemność dozownika proszku | 2 x 35 I | 2 x 35 I | 2 x 35 I |
| Pojemność dozownika wosku | 2 x 10 I | 2 x 10 I | 2 x 10 I |
| Pojemność dozownika nabłyszczacza | 2 x 10 I | 2 x 10 I | 2 x 10 I |
| Pobór mocy | 27,6 kW | 31,6 kW | 35,6 kW |
| Bezpiecznik | 3 X 63A | 3 x80A | 3 X 80A |
| Waga | 450 kg + 350 kg (2+4) / 420kg + 350 kg (3+3) | 450 kg + 380 kg | 450 kg + 420 kg |
| Wymiary | Podstawowy: 1775 x 740 x 1900 mm, Rozszerzający: 1275 x 740 x 1900 mm | Podstawowy: 1775 x 740 x 1900 mm, Rozszerzający: 1275 x 740 x 1900 mm | Podstawowy: 1775 x 740 x 1900 mm, Rozszerzający: 1275 x 740 x 1900 mm |
